Descrição
| Tipo de fibra: | OM3 | Material do cabo: | LSZH |
|---|---|---|---|
| Contagem de fibras: | 12 fibras | Temperatura de operação: | -40 grau -+70 grau |
| Destaque: |
cabo do tronco do mpo, espalhar o cabo |
||

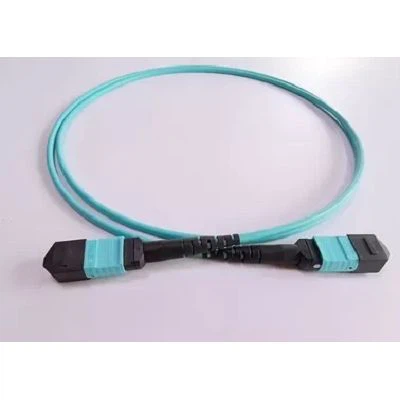

Conjuntos de cabo tronco 12F MTP® para MTP® OM3 3.0mm LSZH patch cable perda padrão
Os patch cords de fibra óptica terminados com conectores MPO/MTP® são projetados especificamente para sistemas de data center. Os conectores MPO/MTP®, usando o terminal MT, podem aumentar a densidade de 4 a 72 fibras em comparação com os conectores tradicionais de fibra óptica única.
Uma combinação de componentes de marca de alta qualidade e o controle de qualidade de fabricação da ORC garantem que os produtos sejam do mais alto padrão. Instalações de fabricação MPO/MTP® de última geração fornecem montagens de alto desempenho para as aplicações mais exigentes.
Os futuros protocolos em evolução da Ethernet 40G e 100G utilizam óptica paralela. Com conexões MPO/MTP® em sua rede, a infraestrutura permanecerá inalterada e se ajustará facilmente às novas topologias padrão de rede.
Características
◆ Diferentes tipos de fibra óptica disponíveis (G.652D, G.657, OM1, OM2, OM3 ou OM4, OM5)
◆ Padrão de cabo LSZH compacto; Cabo OFNP também disponível
◆ Conformidade com os protocolos 40G e 100G
◆ Conformidade com Telcordia GR-1435-Compatível com CORE
◆ Alta resistência à tração e resistência ao esmagamento
Aplicativo
◆ Instalação de backbone
◆ Sistema de comunicação de fibra óptica, CATV, LANs e WANs, FTTx
◆ Sistema óptico 40G e 100G, módulo QSFP
◆ Rede de telecomunicações
◆ Redes FTTx, FTTD, FTTB, FTTH
Especificação
1. Temperatura operacional e de armazenamento
| Parâmetros | Mínimo | Máx. | Unidade | |
| 1 | Temperatura de operação | -40 | 70 | grau |
| 2 | Temperatura de armazenamento | -40 | 70 | grau |
2. Desempenho óptico
| Desempenho óptico | |||||
| Item | Parâmetros | ||||
| Conector MTP/MPO | SM (1310nm/1550nm) | MM (850nm) | |||
| Padrão | Baixa perda | Padrão | Baixa perda | ||
| Perda de inserção | Típica | 0,50dB | 0,20dB | 0,50dB | 0,20dB |
| Máximo | 0,70dB | 0,35dB | 0,70dB | 0,35dB | |
| Perda de retorno | Maior ou igual a 60dB para APC | Maior ou igual a 20dB para PC | |||
| Maior ou igual a 40dB para PC | -- | ||||
| Masculino feminino | Macho: com alfinetes, fêmea: sem alfinetes | ||||
3. Parâmetros Geométricos
| Medição | Limites de aprovação/reprovação | |||
| Parâmetros | Mínimo | Máx. | ||
| Raio de curvatura | Eixo Longo | 2.000 nm |
∞ |
|
| Eixo curto | 50mm |
∞ |
||
| Ângulo | Eixo Longo | -0,2 grau | 0,2 grau | |
| Eixo curto | APC | 7,8 graus | 8,2 graus | |
| Computador pessoal | -0,2 grau | 0,2 grau | ||
| Altura da fibra | 1000nm | 3000nm | ||
| Altura de fibra diferente | N/A | 500 nm | ||
| Altura da fibra adjacente | N/A | 300 nm | ||
| Comprimento da virola | 7,9 mm | N/A | ||
4. Imagem de detalhes
Pacote padrão
Vantagens do produto
◆ Passamos por muitas verificações de sistemas de qualidade, como ISO, RoHS; e passou na Audição de Fornecedor da conta principal.
◆ Possuímos alta capacidade de produção. A capacidade padrão do patch cord é de 15{1}} conectores/dia e a capacidade do produto MT é de 3.000 conectores/dia.
◆ Nosso padrão de teste é muito rigoroso. Cada cabo é testado individualmente em nossa linha de produção e também 100% testado pelo departamento de controle de qualidade.
◆ Nosso atendimento é qualificado. Insistimos em um serviço ágil e experiente para cada cliente.
Bate-papo do fluxo do processo ORC QC
Perguntas e respostas frequentes
1. P: Qual é a diferença entre o conector MTP e MPO?
R: Em primeiro lugar, o conector MTP é totalmente compatível com todos os conectores MPO. O MTP, desenvolvido e fabricado pelo especialista americano em conectividade US Conec, é um tipo de conector MPO de alto desempenho com design inovador. Portanto, seu custo é superior ao do conector MPO. Mas ainda existem algumas opções econômicas, como conectores MPO da marca Senko, Nissin, EZconn e FIEL.
2. P: Qual é o seu prazo médio de entrega?
R: Nosso prazo de entrega é controlado dentro de 5 dias úteis para produtos regulares. Para os produtos MT, nossa capacidade é de 3.000 conectores por dia.
3. P: Você pode produzir de acordo com as amostras que lhe enviamos?
R: Claro, podemos produzir de acordo com suas amostras ou desenhos técnicos.
